污水處理廠壓濾機專用泵柱塞泵替換螺桿泵
發布時間:2021-02-03 16:40:10
點擊量:0
污水處理廠柱塞泵替換螺桿泵 污水廠污泥脫水主要有高壓隔膜板框壓濾機進行。壓濾機進料泵采用螺桿泵,項目設置600平方板框壓濾機1臺,350平方壓濾機2臺。600平米板框壓濾機配套高
聯系電話:138 9148 1115

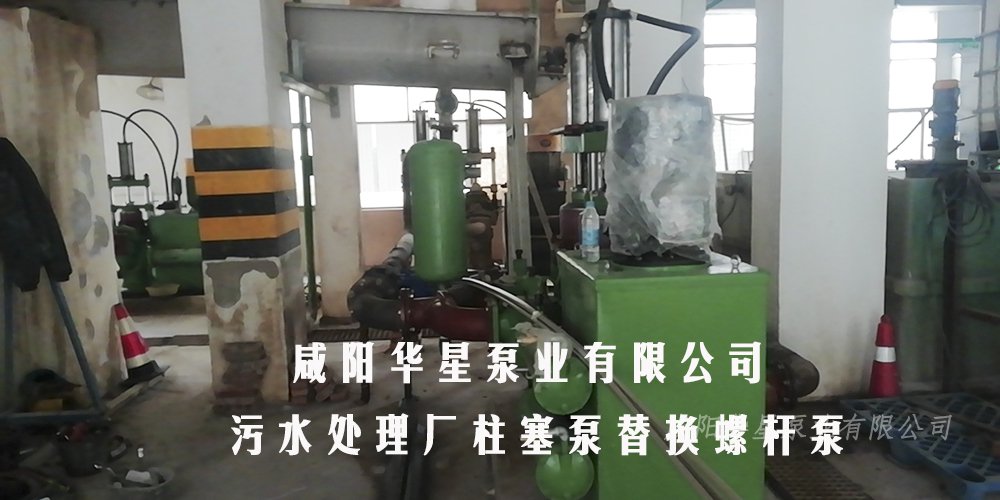

污水處理廠柱塞泵替換螺桿泵
污水廠污泥脫水主要有高壓隔膜板框壓濾機進行。壓濾機進料泵采用螺桿泵,項目設置600平方板框壓濾機1臺,350平方壓濾機2臺。600平米板框壓濾機配套高低壓進料螺桿泵2臺,350平方壓濾機配套進料螺桿泵1臺。由于壓濾機使用頻率高,進泥顆粒含量多,導致螺桿泵定子及轉子損壞非常大,螺桿泵定子轉子使用壽命約為半年。維護費用非常高,成本加大,因此結合項目實際情況,將螺桿泵更換為柱塞泵,在保證生產進料效果的前提下,節約維護成本,節約能耗。
一、柱塞泵優勢
YB系列陶瓷柱塞泵是液壓驅動雙缸雙作用的容積型泵。以α型氧化鋁為柱塞,具有高的耐磨性和耐腐蝕性,該泵有運行平穩可靠,輸出壓力高計量準確,壓力波動小,低噪音耐酸堿,操作維護方便,使用壽命長等特點,配合壓濾機使用是各種類型固液分離的理想產品。相比離心泵、螺桿泵、轉子泵,該泵有以下優勢:壓力功率小,磨損小壽命長,有可調恒溫的功能,維修費用僅為離心泵、螺桿泵、轉子泵的十分之一,為用戶降低了使用成本減少了電能消耗。
參數:
型號 | 額定流量m³/H | 壓力范圍MPa | 電機KW | 進/出漿法蘭PN16 |
YBH300-60 | 60 | 0-2.0 | 18.5 | DN150/DN150 |
YBH400-100 | 100 | 0-2.0 | 22 | DN150/DN150 |
本次選擇以上2種型號柱塞泵匹配600及350平方壓濾機進料使用。其中350平壓濾機選擇流量60立方/h,壓力20BAR柱塞泵,完成滿足正常進料需求流量50左右,壓力12公斤的要求,在柱塞泵進料前期,出口阻力小,可實現滿流量進料,一般在2.5小時左右進料完成。同時600平壓濾機進料流量選擇100,滿足在快的時間內實現進料完成。
主要優勢:
1、 柱塞泵出口壓力高。可保證20公斤壓力,不會出現螺桿泵隨著定子和轉子磨損而無法保壓,導致進料壓力不足,或者進料時間過長。
2、 能耗低:正常350平壓濾機配套螺桿泵22KW,600平壓濾機配套螺桿泵45KW,而柱塞泵僅需要配套18KW和22KW,尤其對于600平壓濾機節約能耗一半以上。
3、 后期維護成本低。螺桿泵(每臺套)每半年需要更換一次轉子和定子每臺套,據市場調查一套35千瓦定子、轉子約6萬左右,而柱塞泵僅僅需要更歡發片和橡膠密封,每次費用僅為6千元左右。其維護費用僅為柱塞泵維護費用的10%左右。
二、柱塞泵和螺桿泵具體比對表
按正常每天工作10-12小時來計算 | 陶瓷柱塞泵 | 螺桿泵 |
流量 | 100m³/h | 100m³/h |
電機 | 22KW | 45KW |
較高壓力 | 2.0MPa | 1.2MPa |
整機壽命 | 15年以上 | 10年左右 |
核心部件使用壽命 | 超硬陶瓷柱塞,缸體壽命20年 | 螺桿,壽命1年 |
主要密封件及易損件更換時間 | 壽命:6-12月/次 | 膠套6-12月 |
年平均使用易損配件費用 | 5年內,<6000元/年 | >6萬 |
特點 | 可調恒壓,自動變量,低壓大流量,高壓小流量,液壓系統自動調整 | 變頻器調整 |
陶瓷柱塞泵 | 螺桿泵 | |
流量 | 60m³/h | 60m³/h |
電機 | 18.5KW | 22KW |
較高壓力 | 2.0MPa | 1.2MPa |
整機壽命 | 15年以上 | 10年左右 |
核心部件使用壽命 | 超硬陶瓷柱塞,缸體壽命20年 | 螺桿,壽命1年 |
主要密封件及易損件更換時間 | 壽命:6-12月/次 | 膠套6-12月 |
年平均使用易損配件費用 | 5年內,<6000元/年 | >6萬 |
特點 | 可調恒壓,自動變量,低壓大流量,高壓小流量,液壓系統自動調整 | 變頻器調整 |
根據某污水廠現運行14h/天來對比
600平壓濾機(高低壓泵)一年電費 |
費用 551880元 |
一年易損件 | |
1臺 | 365/天X45/kwX0.8元/hX14h/天=183960元 |
定子、轉子 100000/次X2/次=200000元 |
|
350平壓濾機(高低壓泵)一年電費 | |||
2臺 | 365/天X45/kwX0.8元/hX14h/天X2臺=367920元 |
定子、轉子 50000/次X2套X2/次=200000元 |
|
YB400型柱塞泵一年電費 |
費用 241192元 |
閥片、橡膠密封、盤根等 7000X2/次=14000元 |
|
1臺 | 365/天X22/kwX0.8元/hX14h/天=89936元 | ||
YB300型柱塞泵 |
閥片、橡膠密封、盤根等 6000X2臺X2/次=24000元 |
||
2臺 | 365/天X18.5/kwX0.8元/hX14h/天X2臺=151256元 |
成 本 回 收
根據以上對比污水廠一年的電費及易損件,費用需接近80萬左右,柱塞泵一年電費及易損件費用才30萬左右。
柱塞泵改造總投資60萬,根據以上現場實際發生費用對比二年不但收回投資成本還節省70萬左右。

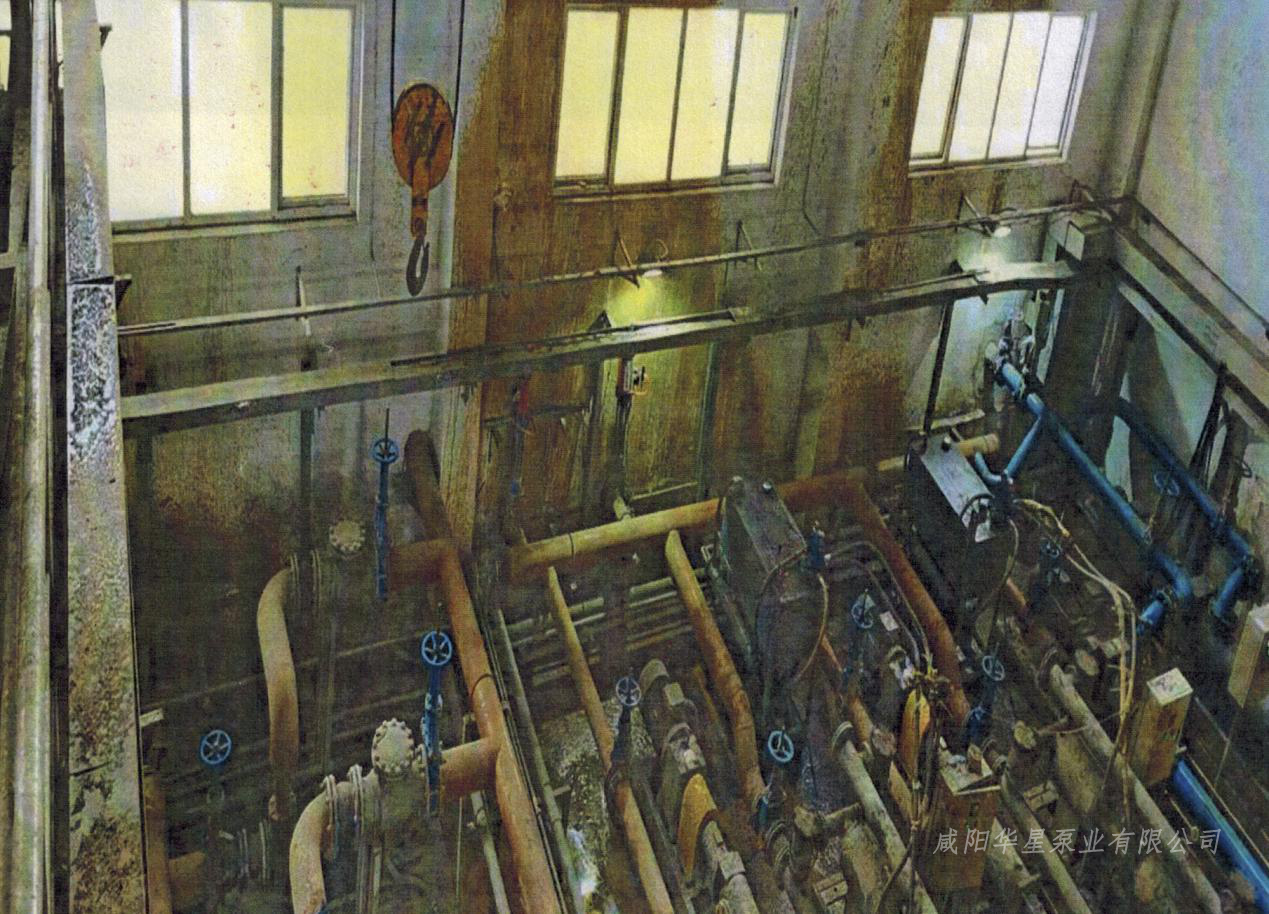

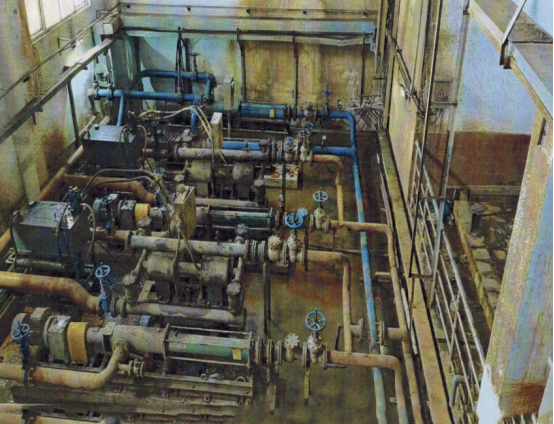

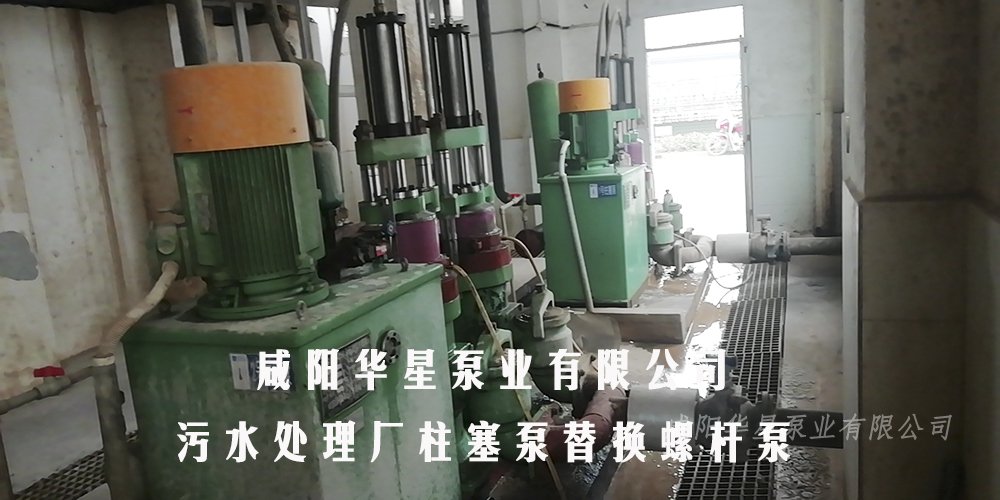

污水處理廠柱塞泵替換螺桿泵改造前

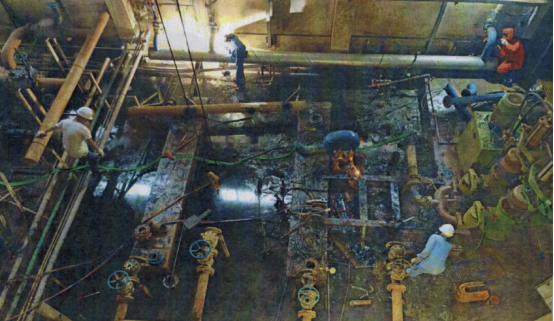

改造中

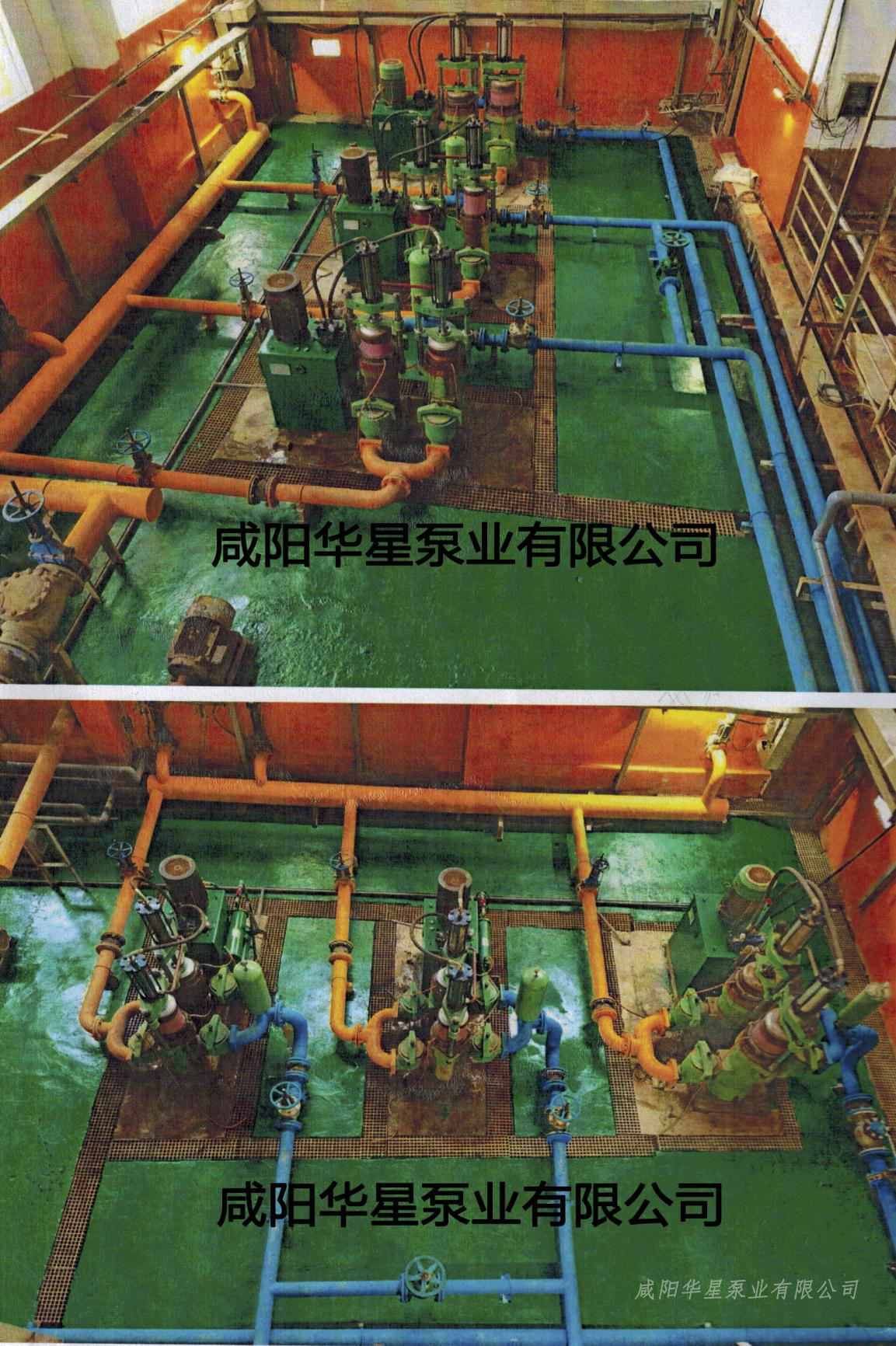

改造后
部分用戶現場:

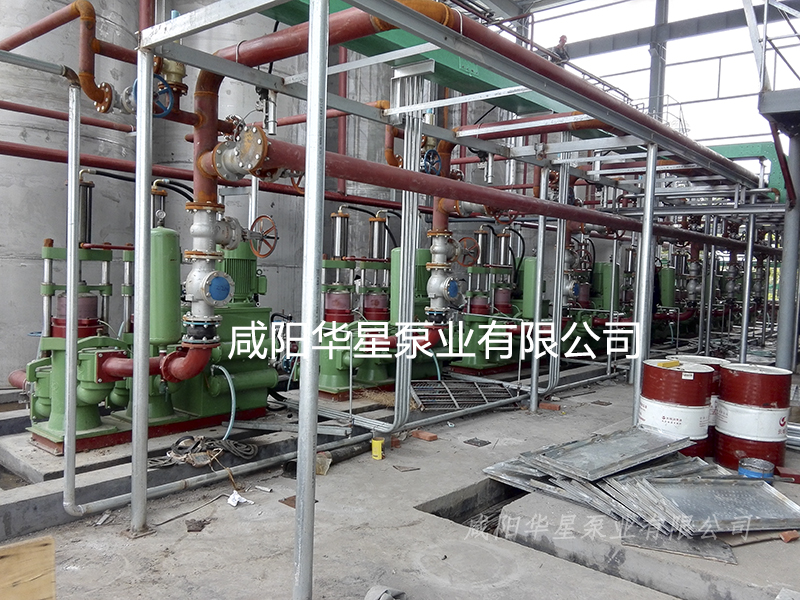

市政污水處理,項目地址:山東,使用YB400泵17臺

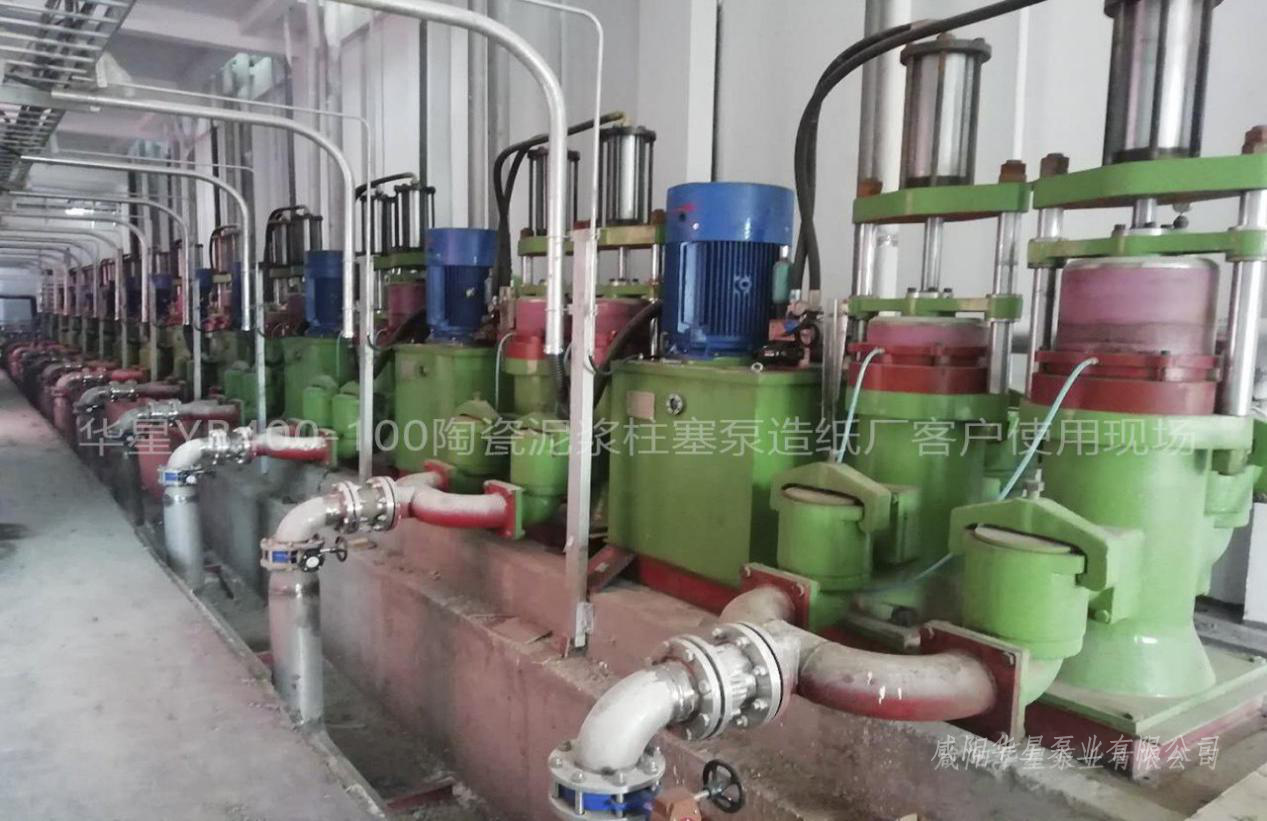

造紙污水處理 項目地址:山東,使用YB400泵12臺

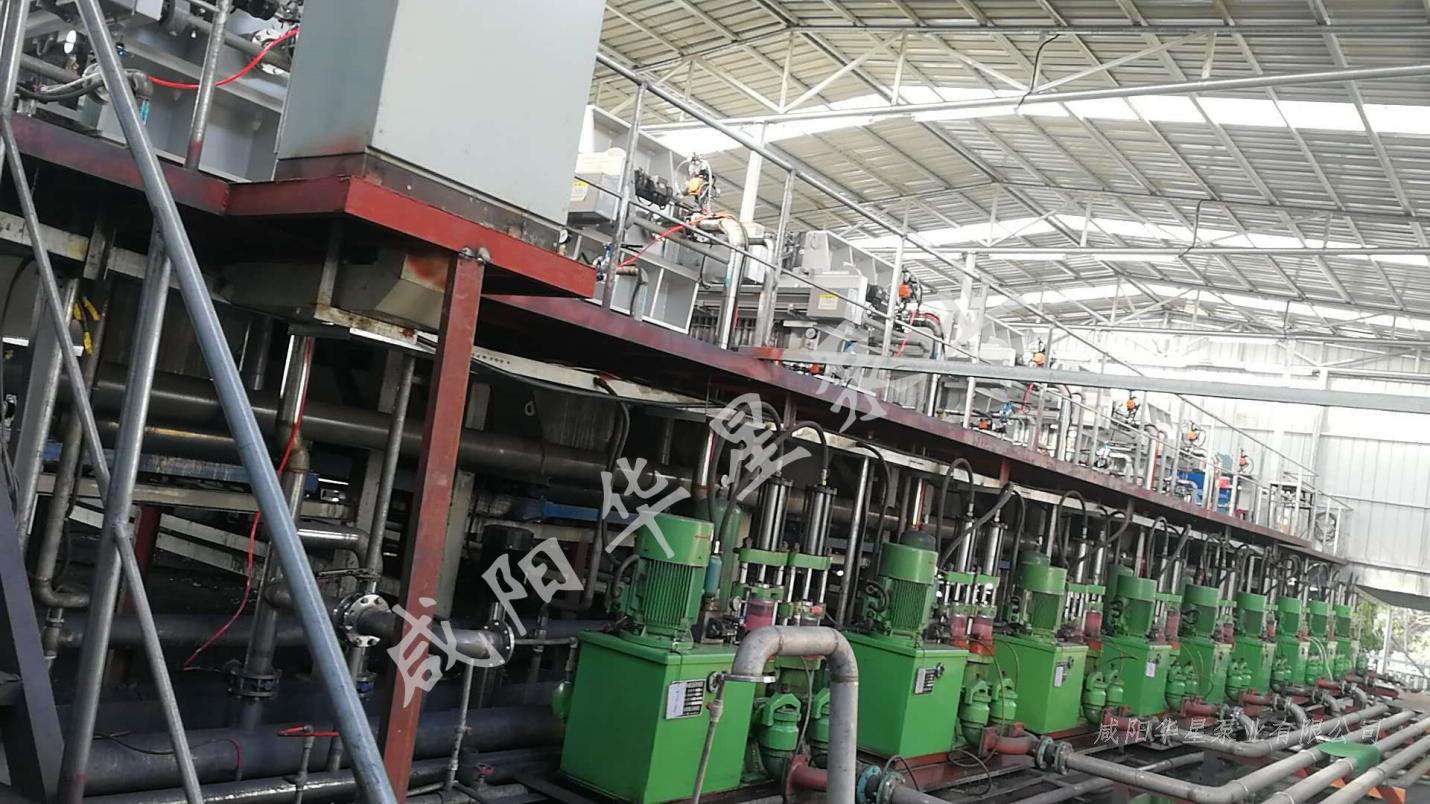

松鶴煤業:洗煤廢水處理 項目地址:貴州,使用YBH-300J泵9臺
泵使用效果視頻
泵使用效果視頻
